Fram F3P oliefilterhuis

Het Fram F3P oliefilterhuis werd gebruikt op de Porsche 356, Porsche 912, Jeep Willys, Jeep CJ2A en de Jeep CJ3A.
Herkenning tussen de Porsche en Jeep huizen zit hem in de tekst op de stickers, Porsche Duits en Jeep Engels.
Een ander punt van herkenning is de bout of vleugelmoer waarmee de deksel vast gezet word.
Bij Porsche is dit een bout en bij Jeep is dit een vleugelmoer.

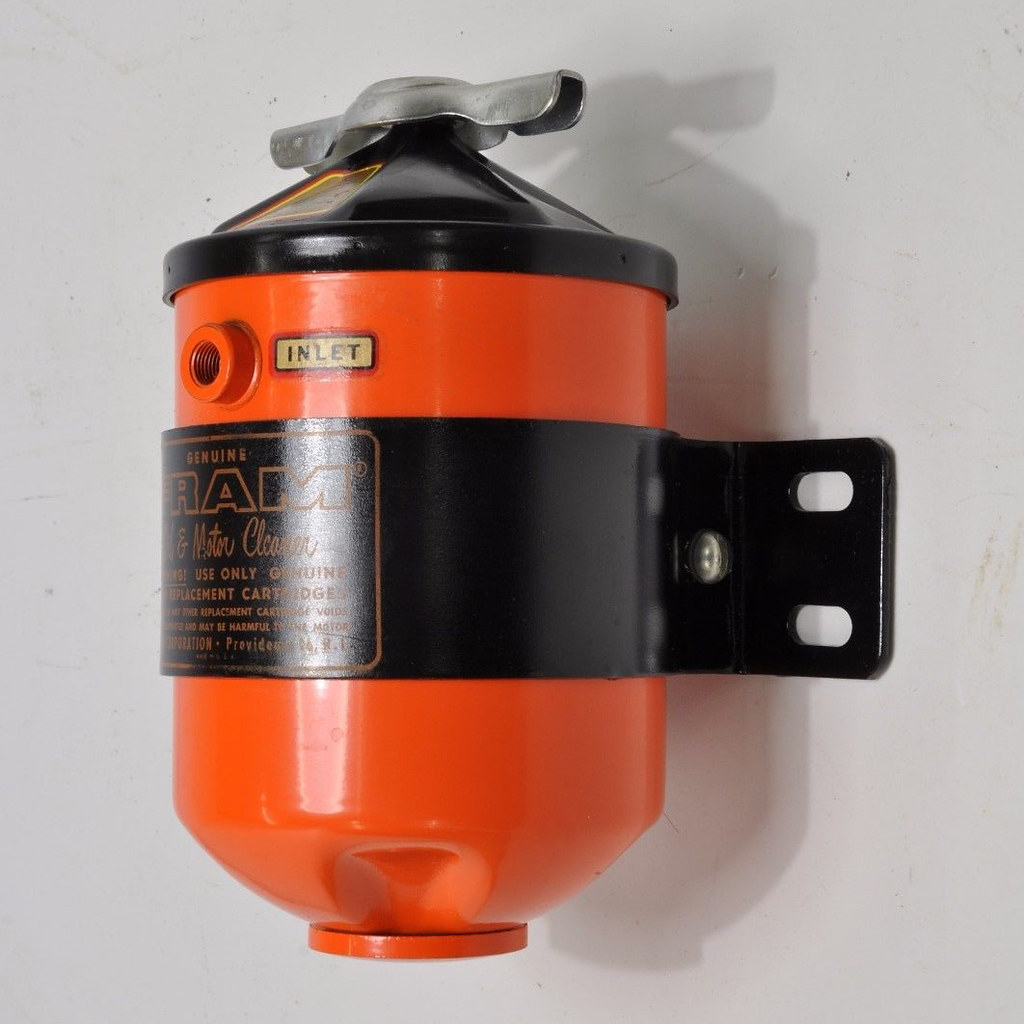

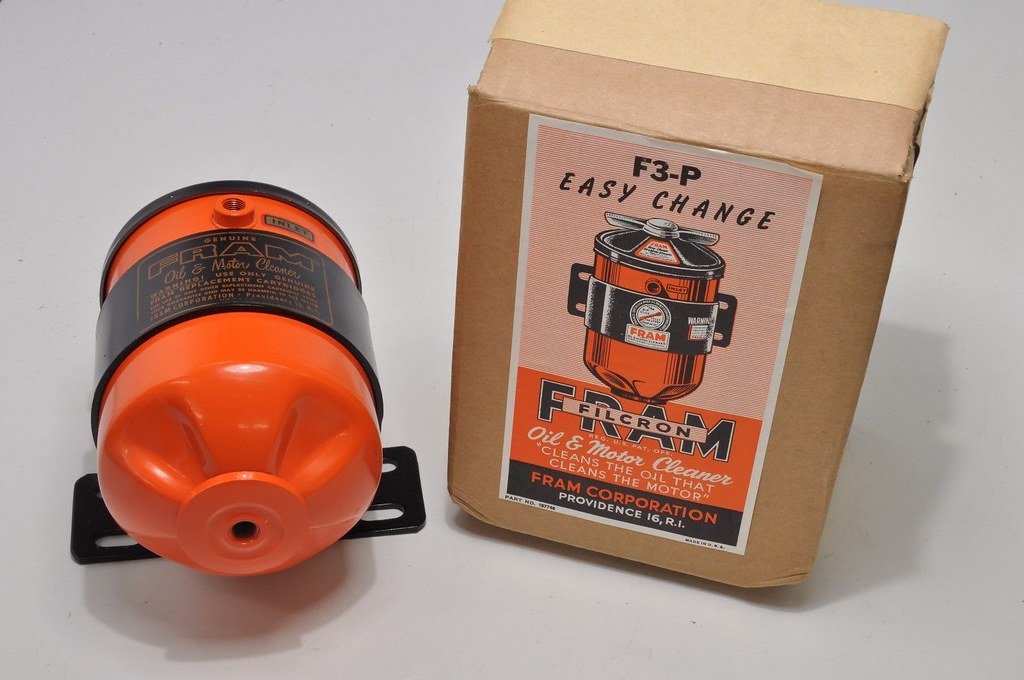

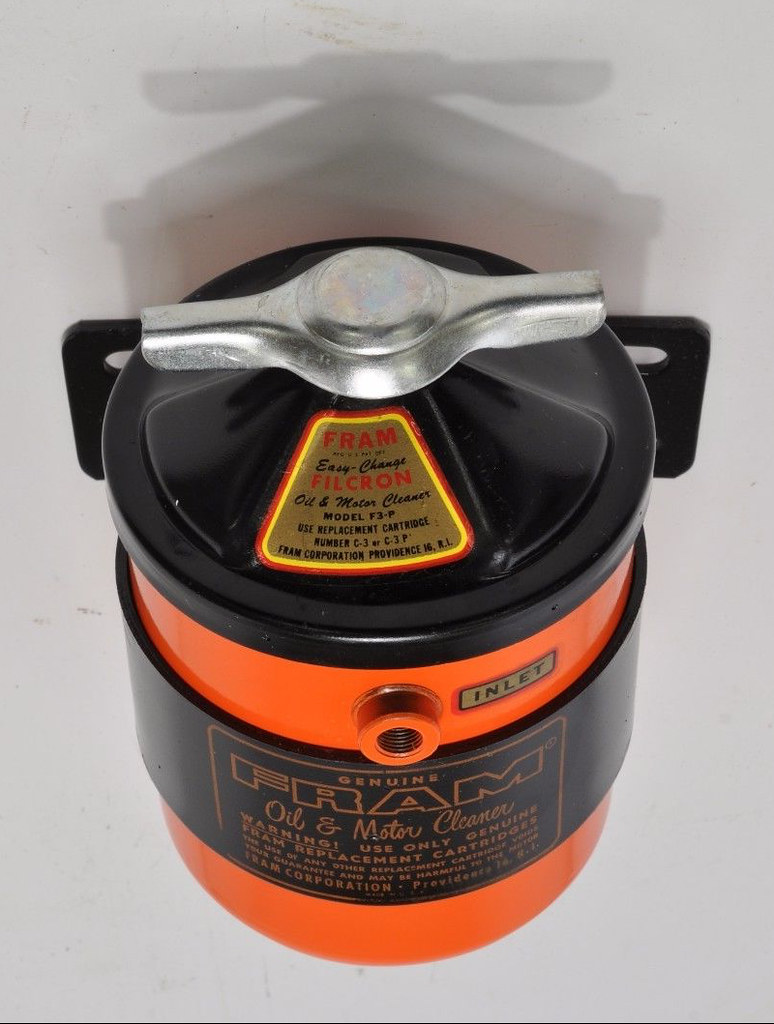

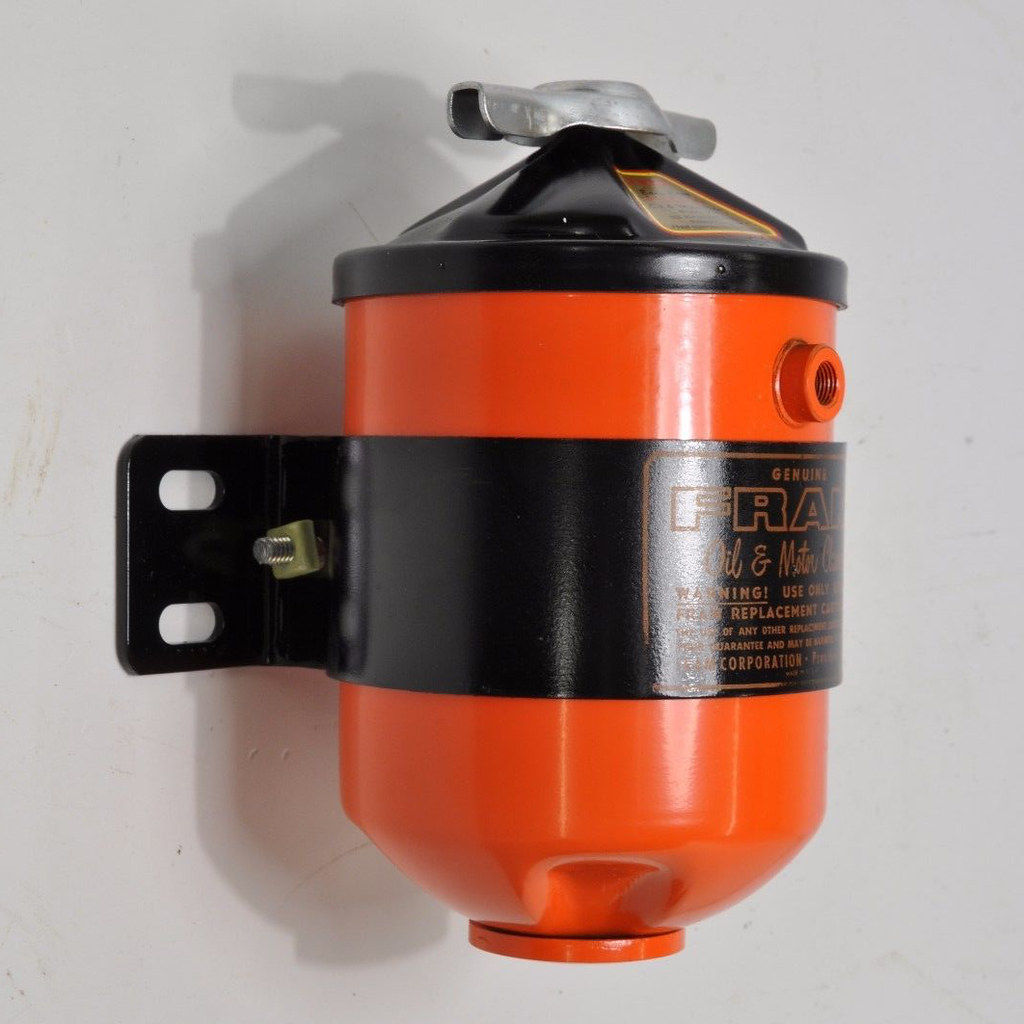

Zie deze foto galerij van een NOS Jeep Willys, CJ2A of CJ3A filterhuis.
[AFG_gallery id=’570′]

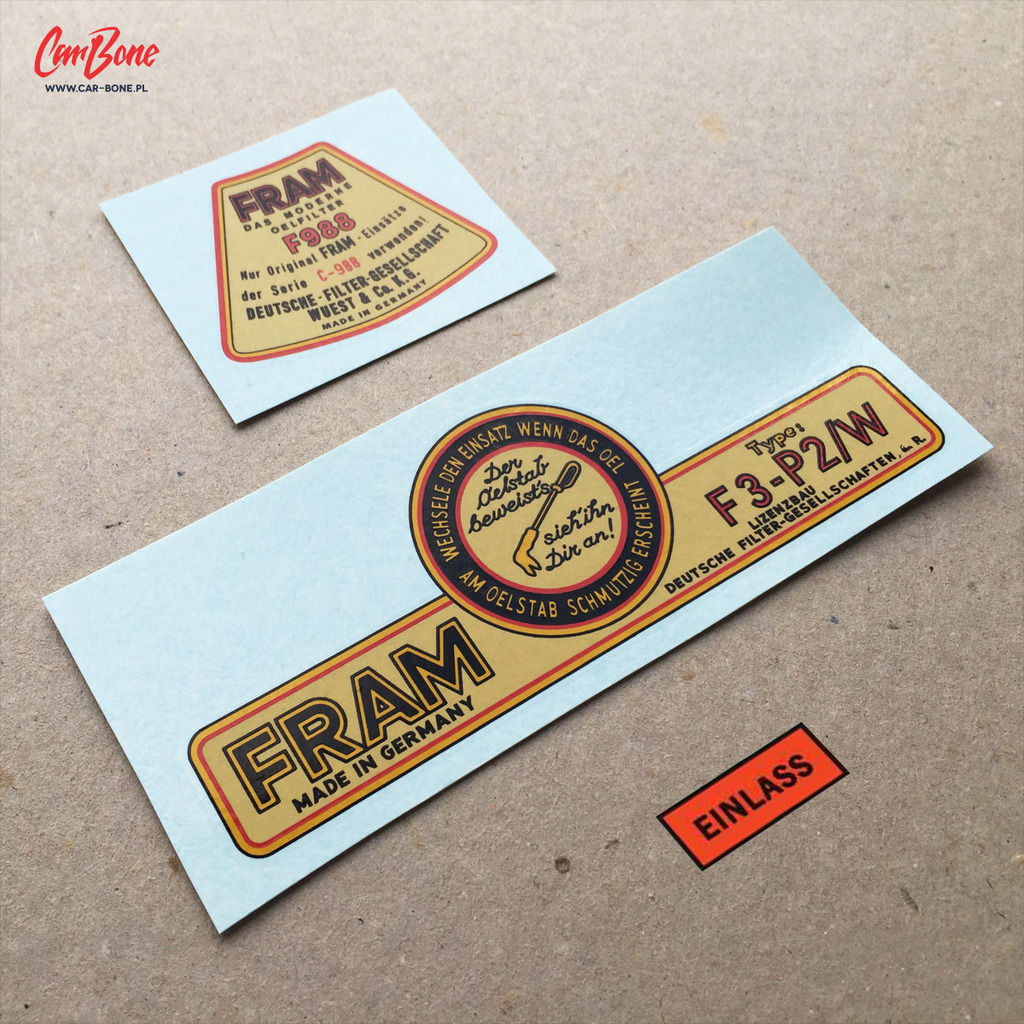

Voor de Fram F3P zijn losse onderdelen te verkrijgen, zo is de deksel bout los te koop en kun je ook een nieuw sticker set krijgen voor het filterhuis.
[AFG_gallery id=’565′]

De Fram F3P zit vanaf 1950 op de motor van de Porsche 356.
In de onderdelencatalogus van Porsche staat vermeld dat je het filterhuis in de kleur zilver of rood kon bestellen.
Dit kon bij de Porsche 356, 356A, 356B en 356C.
In de onderdelen catalogus van de Porsche 912 is het onderdeel nummer voor het filterhuis nog steeds 546 07 800 alleen kan deze nu niet meer in het rood besteld worden.

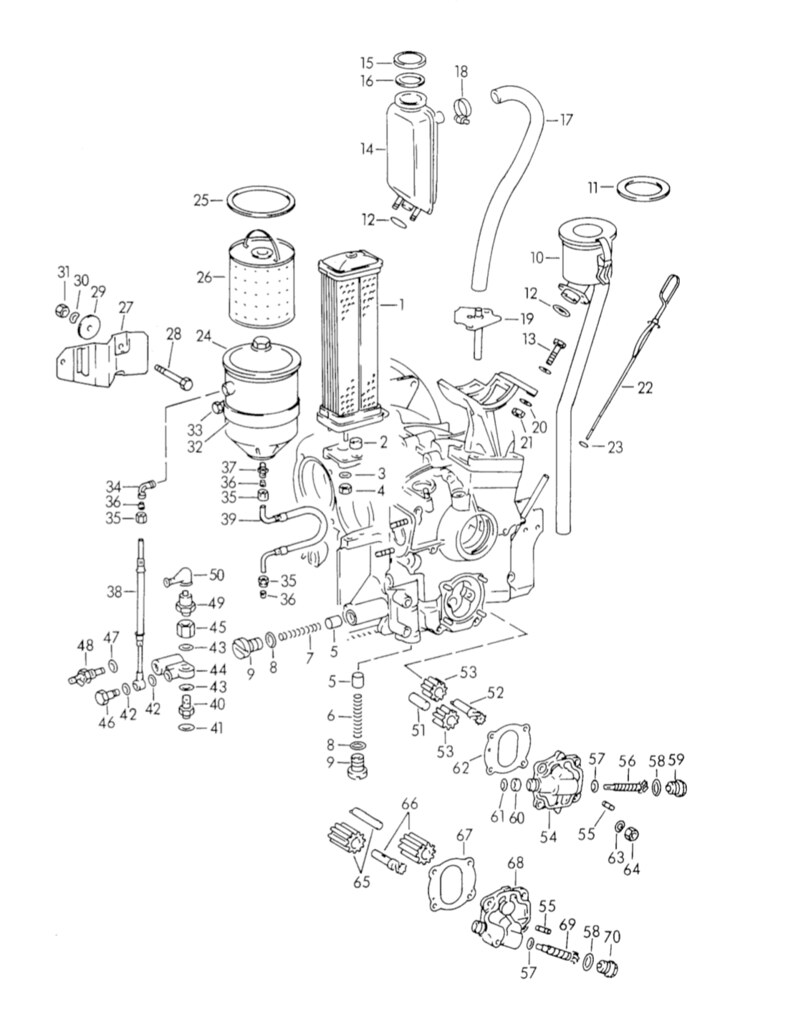

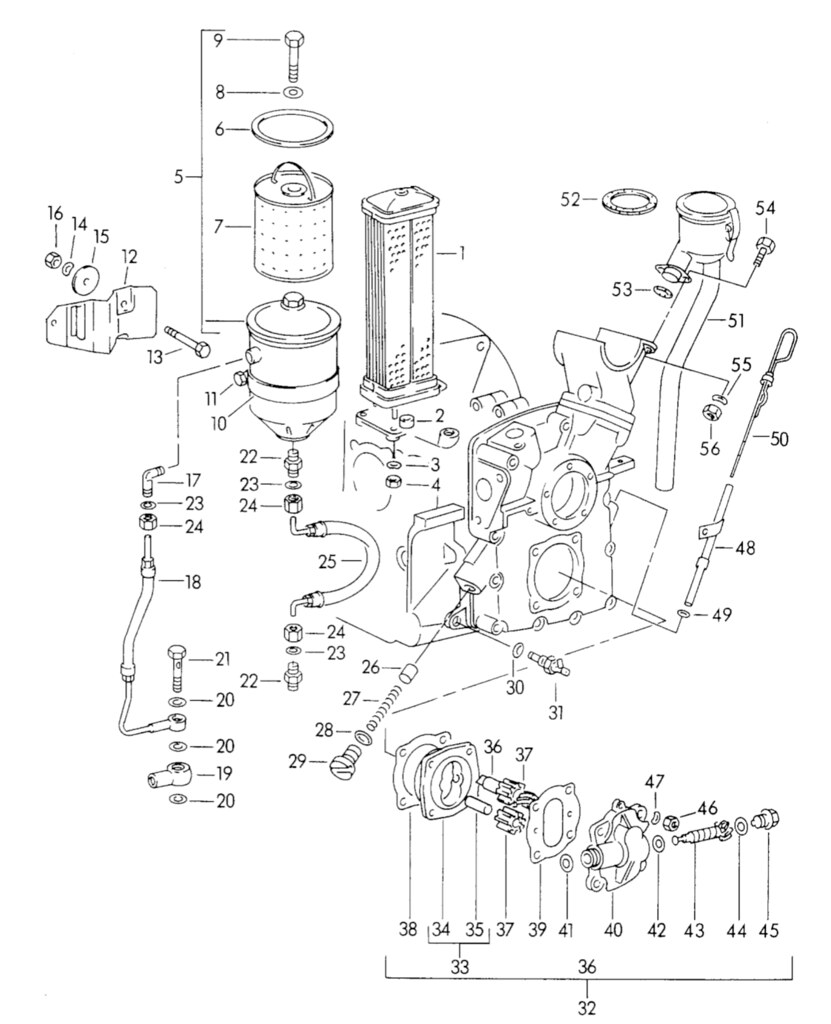

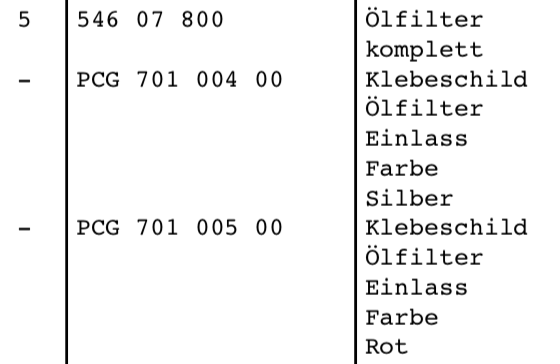

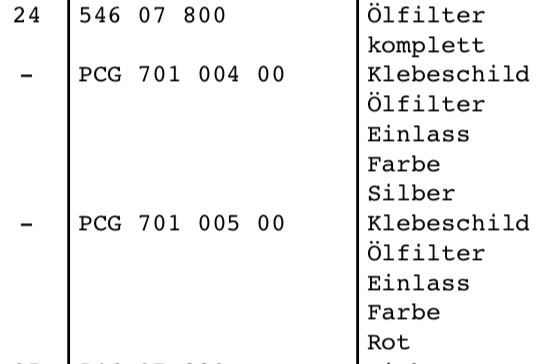

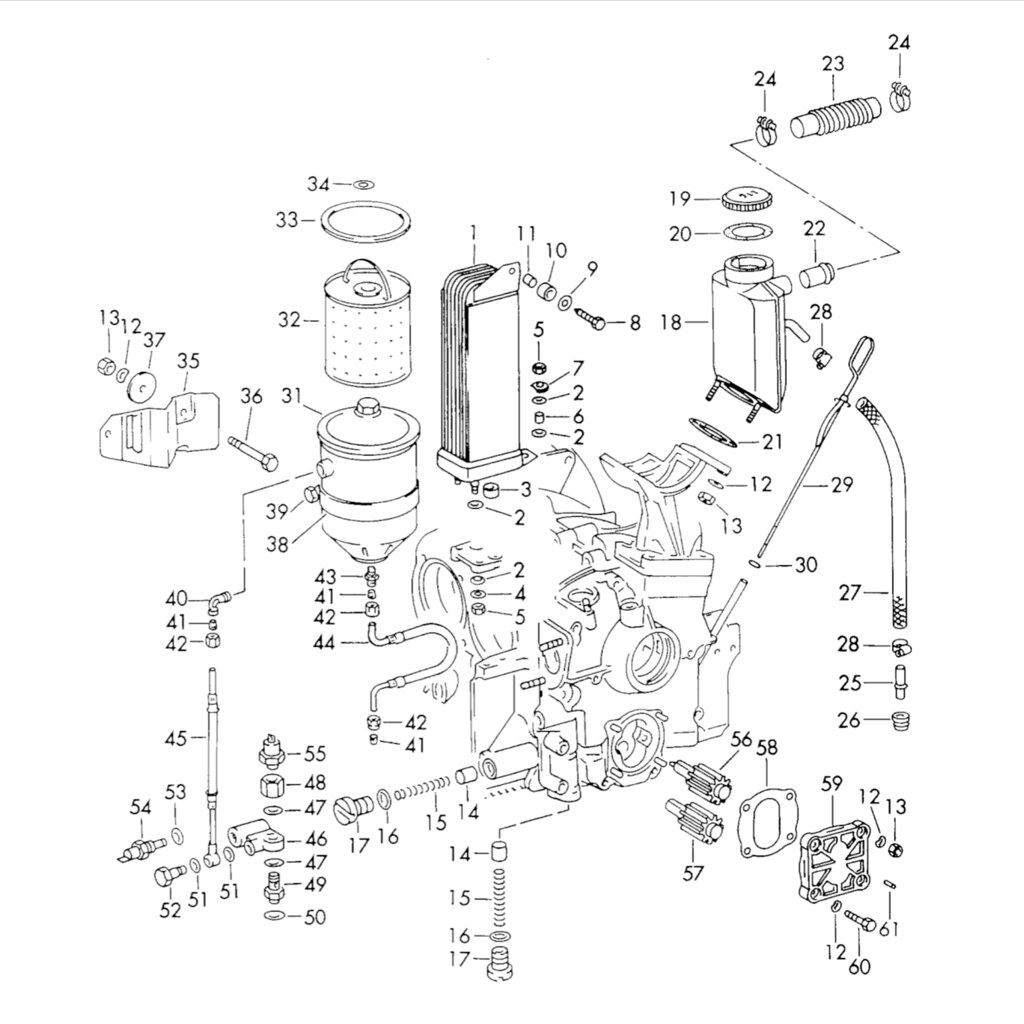

Gegevens en afbeeldingen uit drie verschillende onderdelen catalogussen.
[AFG_gallery id=’567′]

Er zijn ook andere filterhuizen van Fram in omloop zoals de F4P.
Ik heb beide filterhuizen in mijn bezit gehad en heb de verschillen gedocumenteerd.

Hoogte F3P inclusief deksel= 18cm – Diameter F3P= 10cm
Hoogte F4P inclusief deksel= 21cm – Diameter F4P= 11,5cm

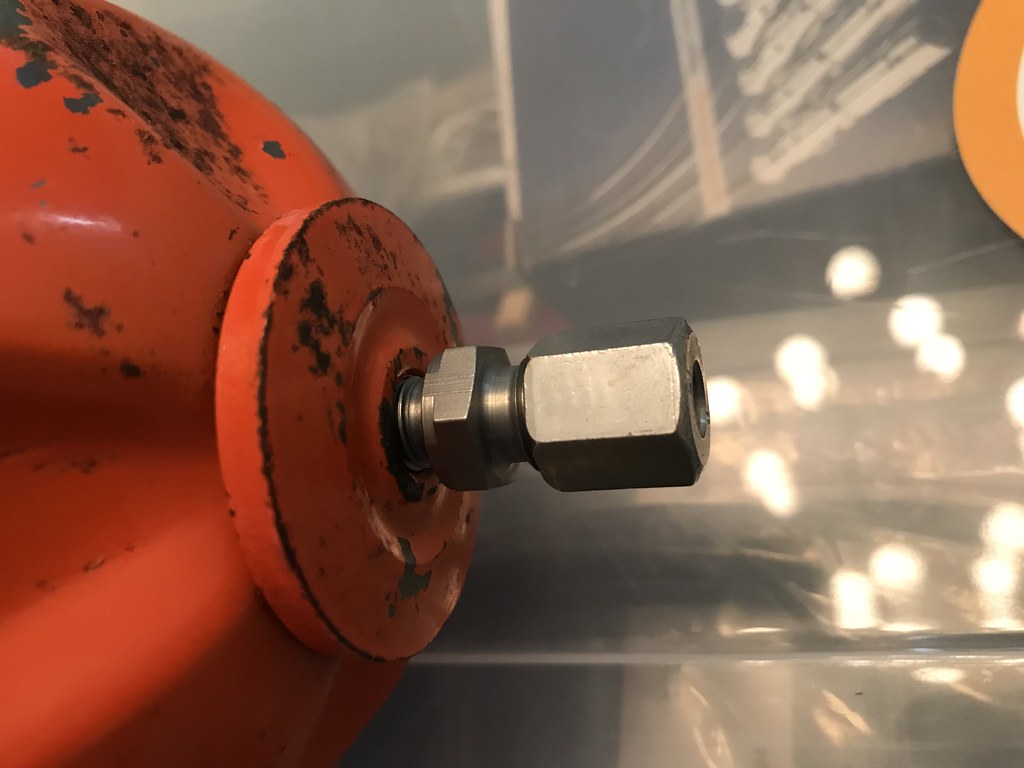

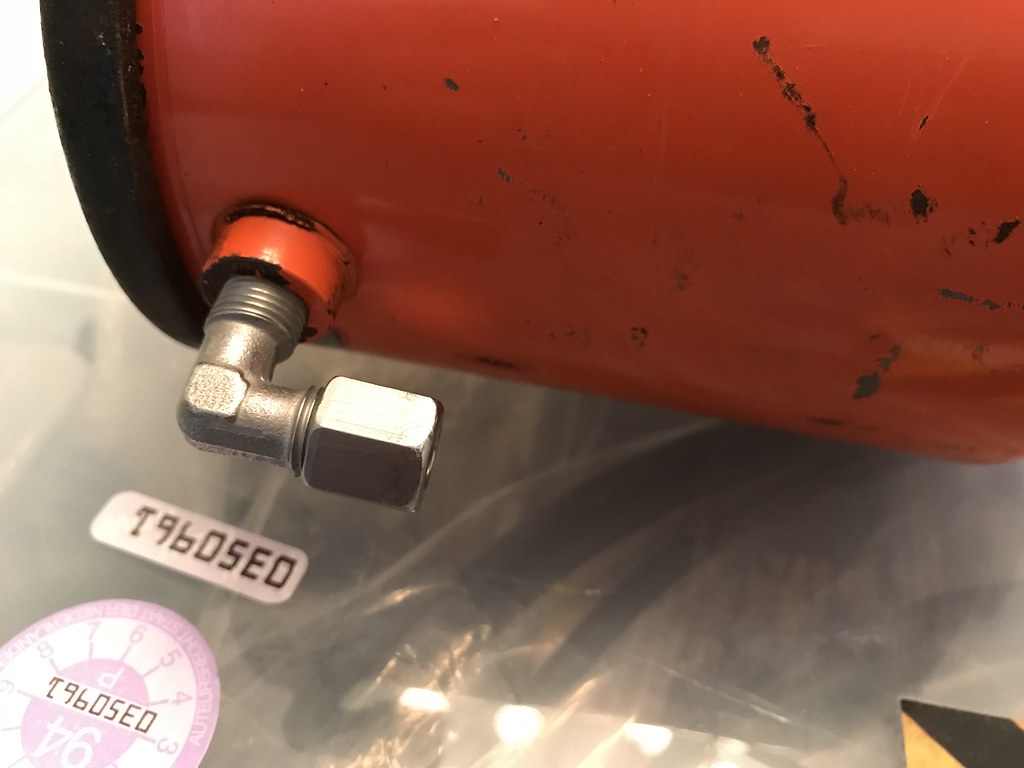

De in- en uitgangen van beide oliefilterhuizen hebben dezelfde maat en hetzelfde type schroefdraad, namelijk metrisch M10X1 LL6 inwendige diameter 6mm.

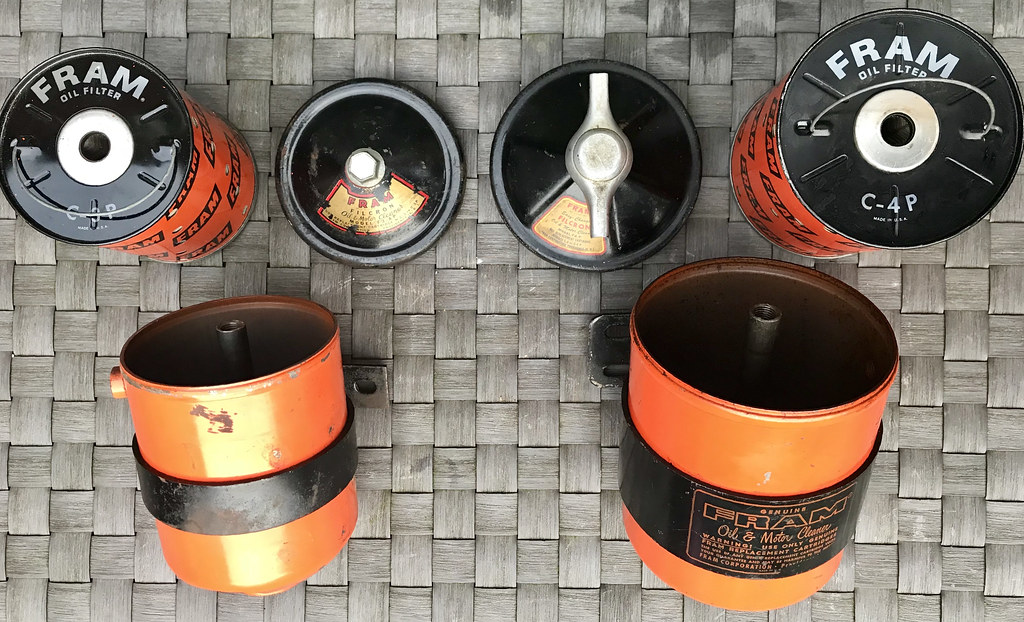

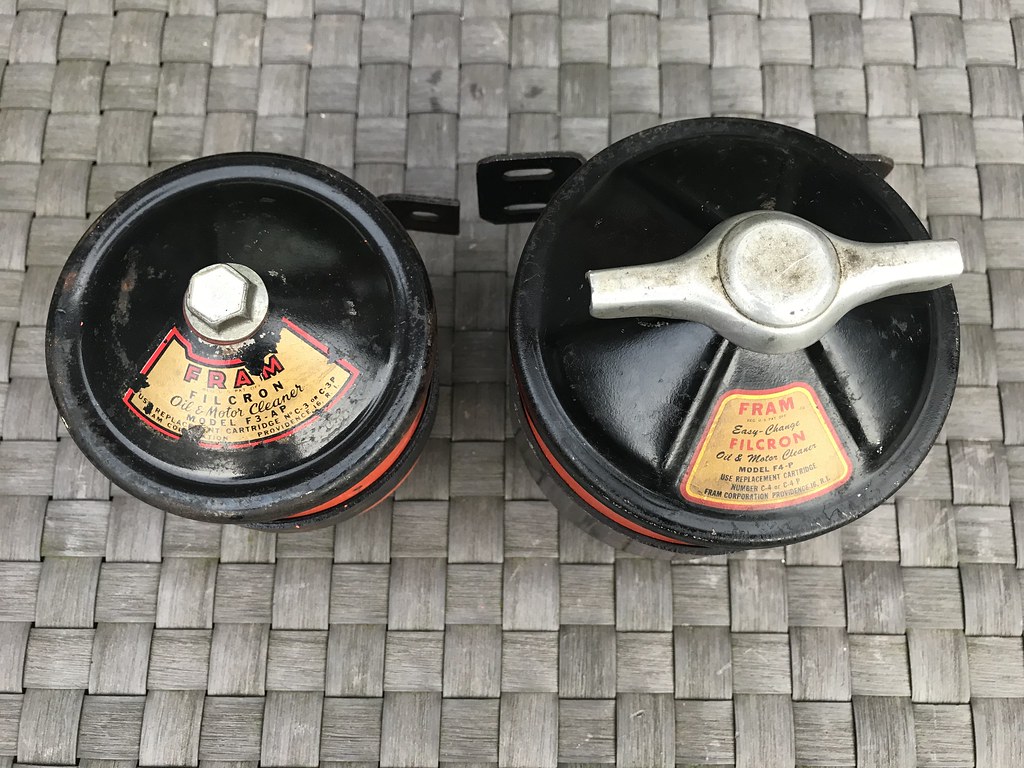

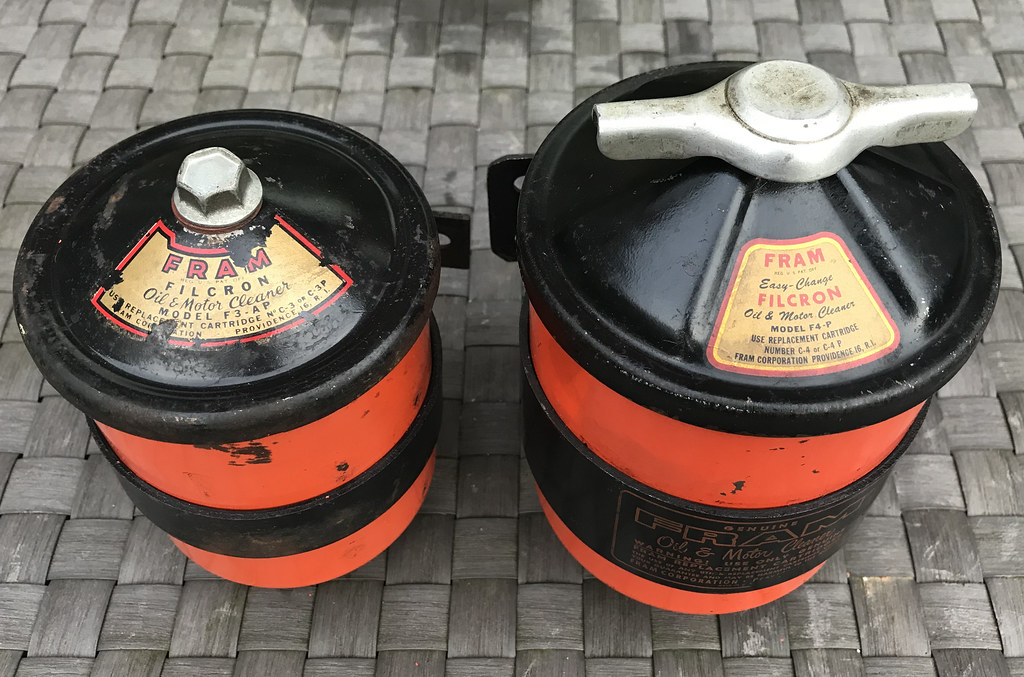

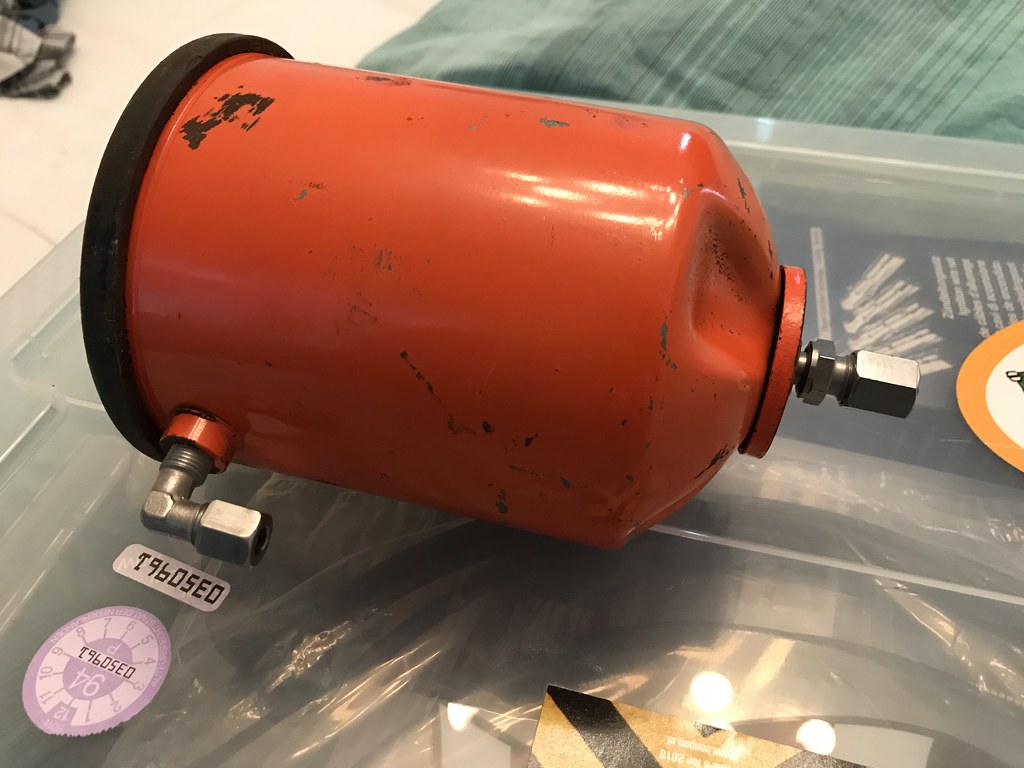

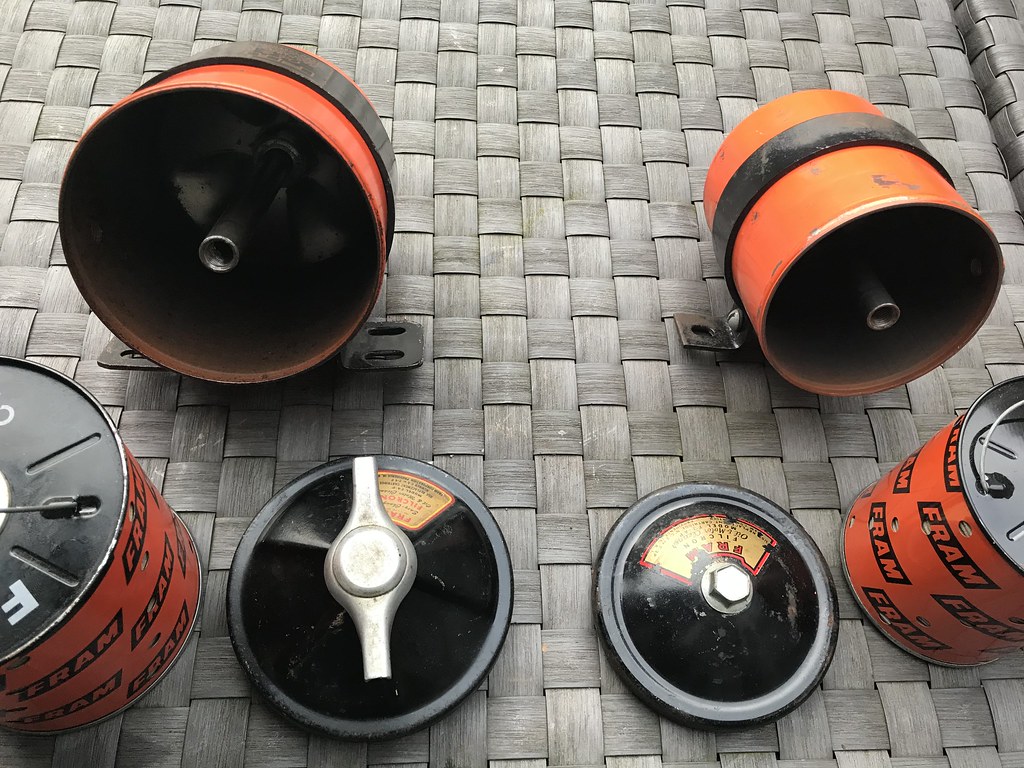

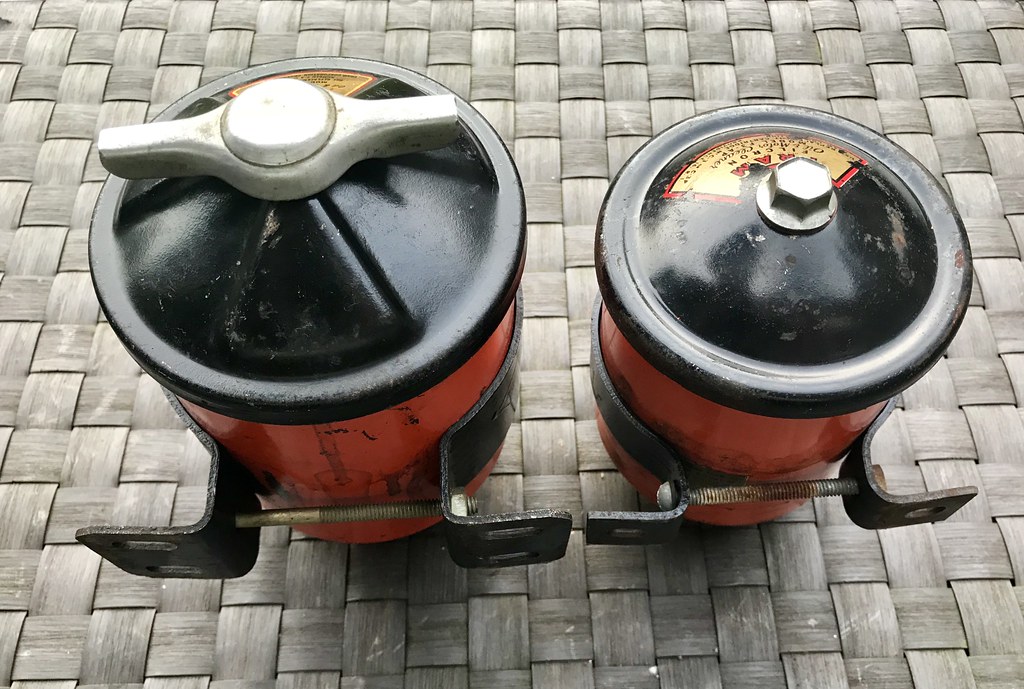

Afbeeldingen van de Fram F3P versus F4P.
[AFG_gallery id=’568′]

Ik heb ervoor gekozen om mijn F3P filterhuis op dezelfde manier te monteren als bij de Porsche 356.
Deze gebruikt een steun welke gemonteerd is op één draadgat van de bobine en met een lange bout door de koelkap heen.

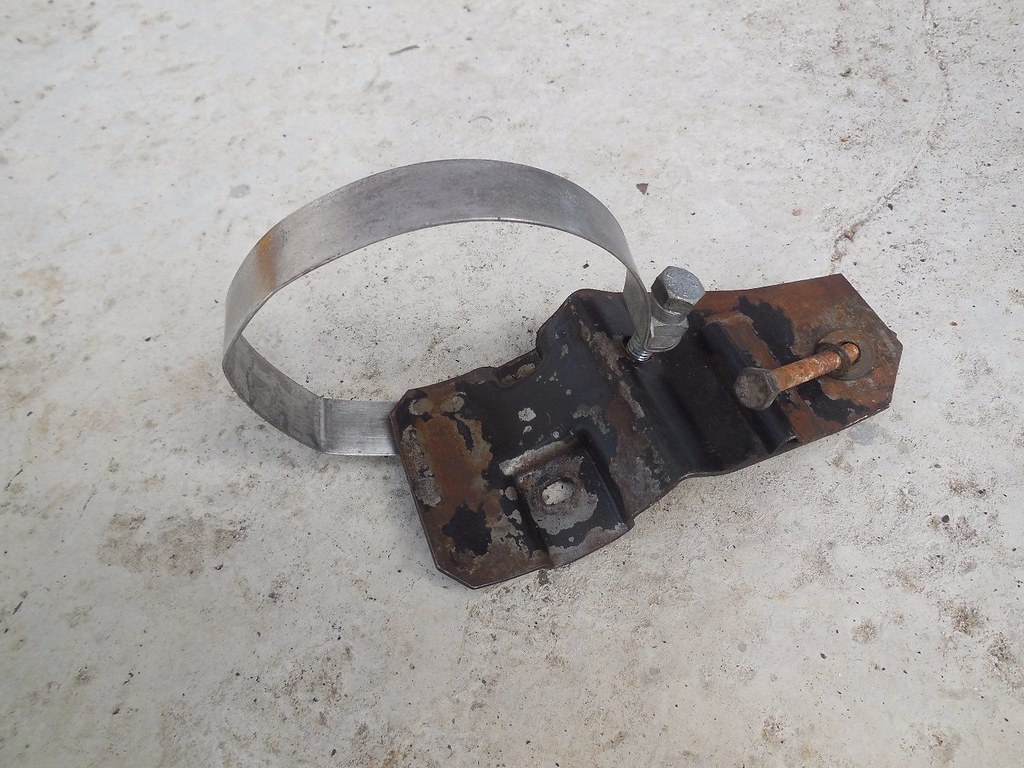

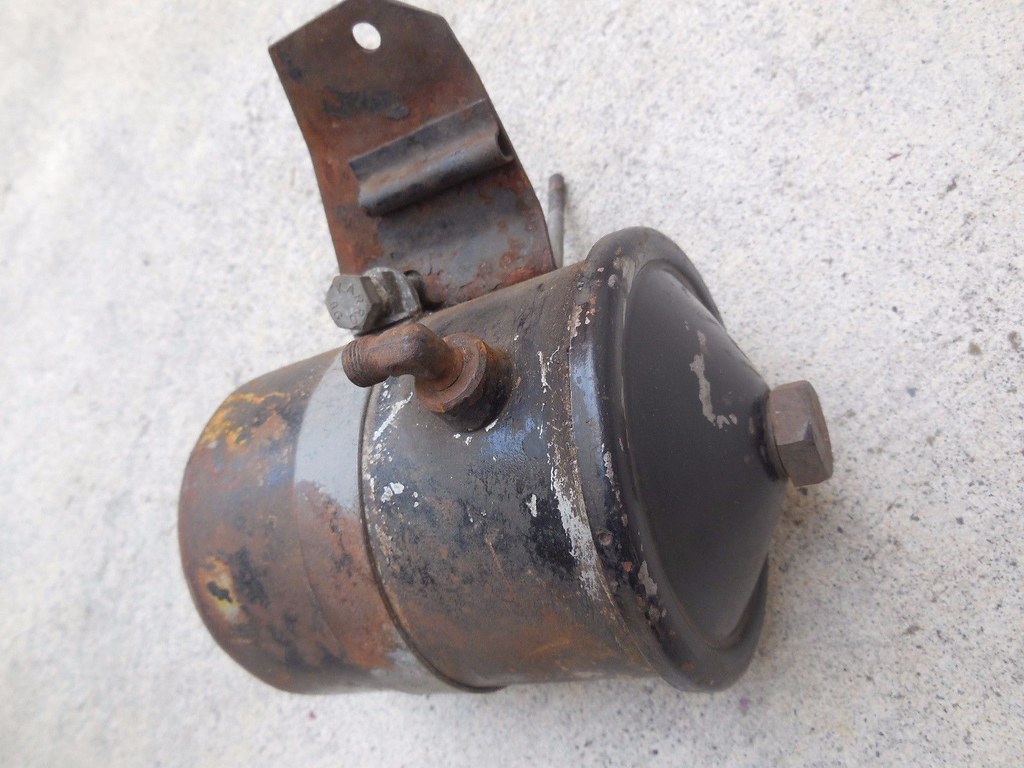

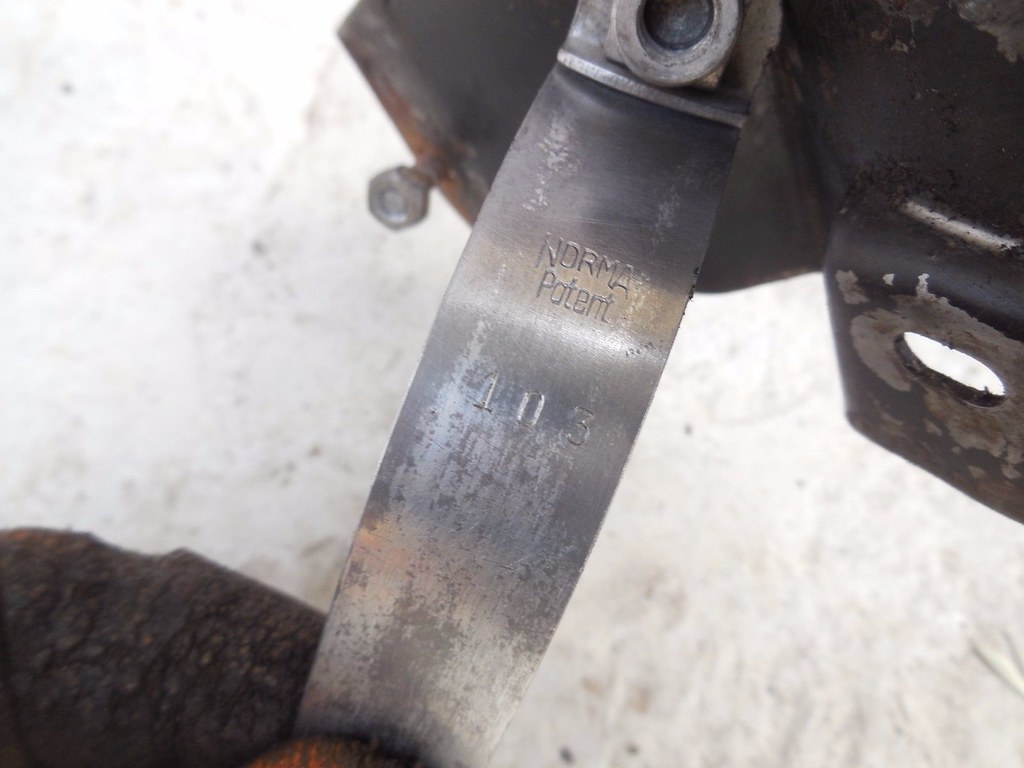

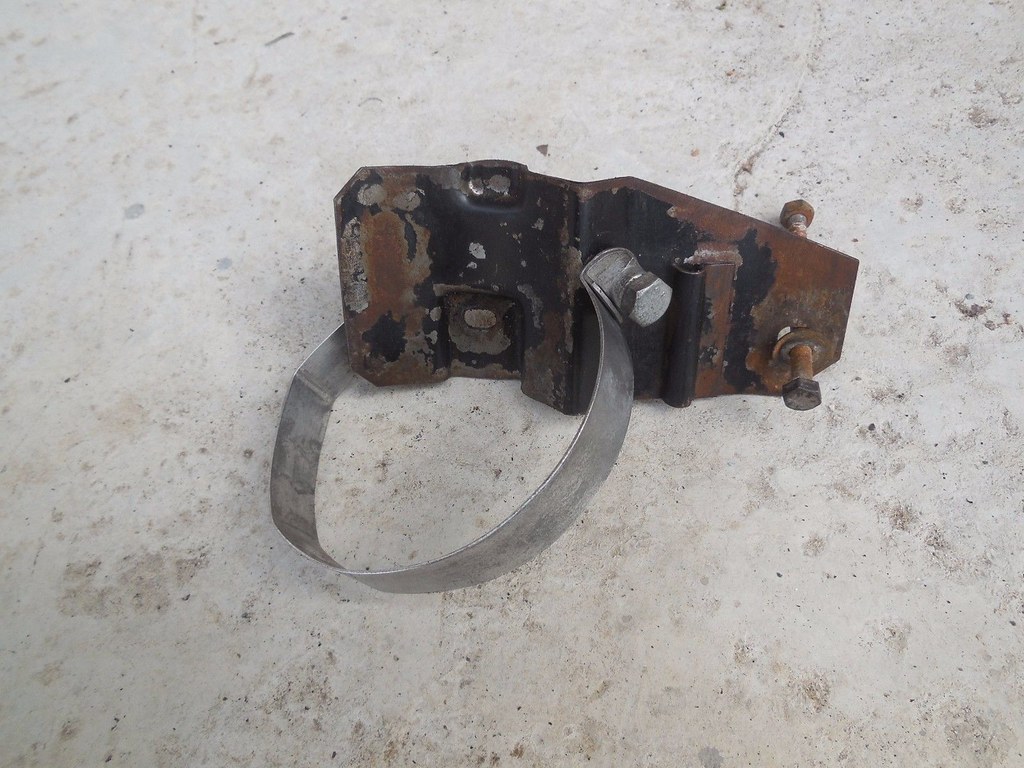

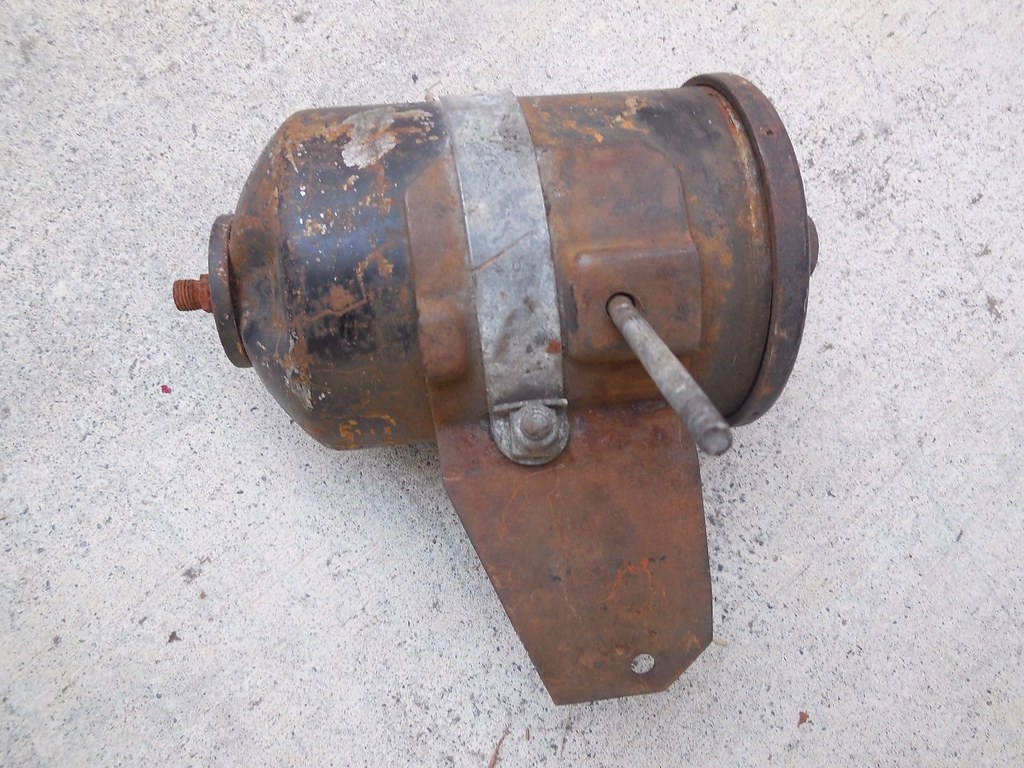

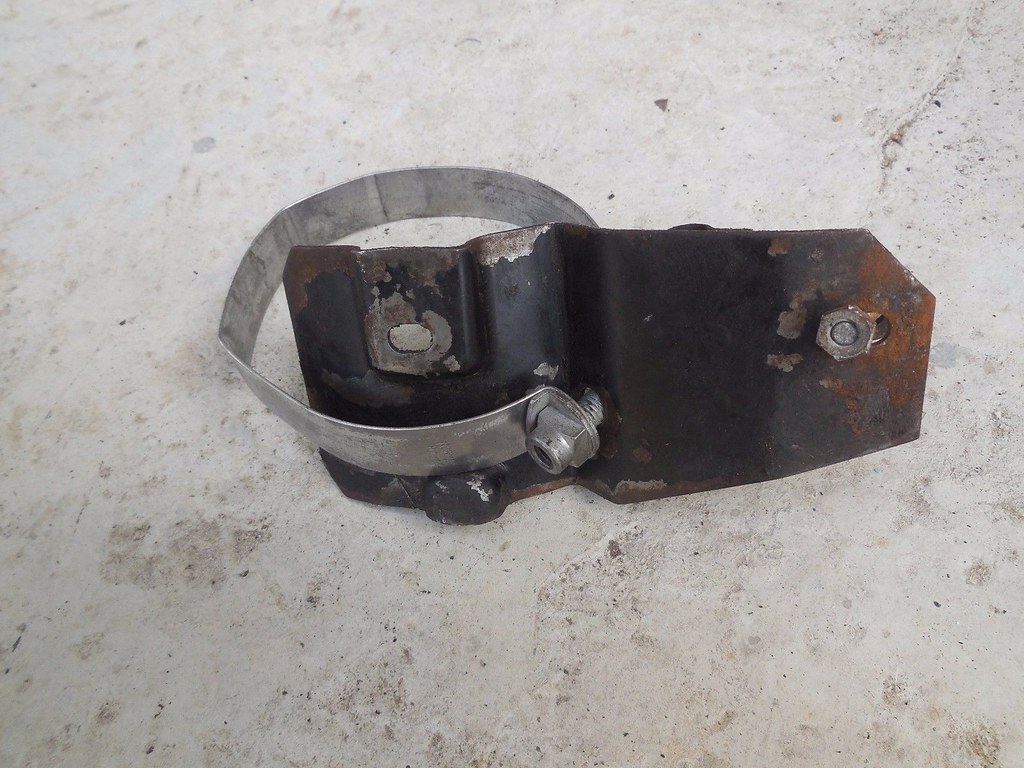

Afbeeldingen van de originele steun en spanband.
[AFG_gallery id=’571′]

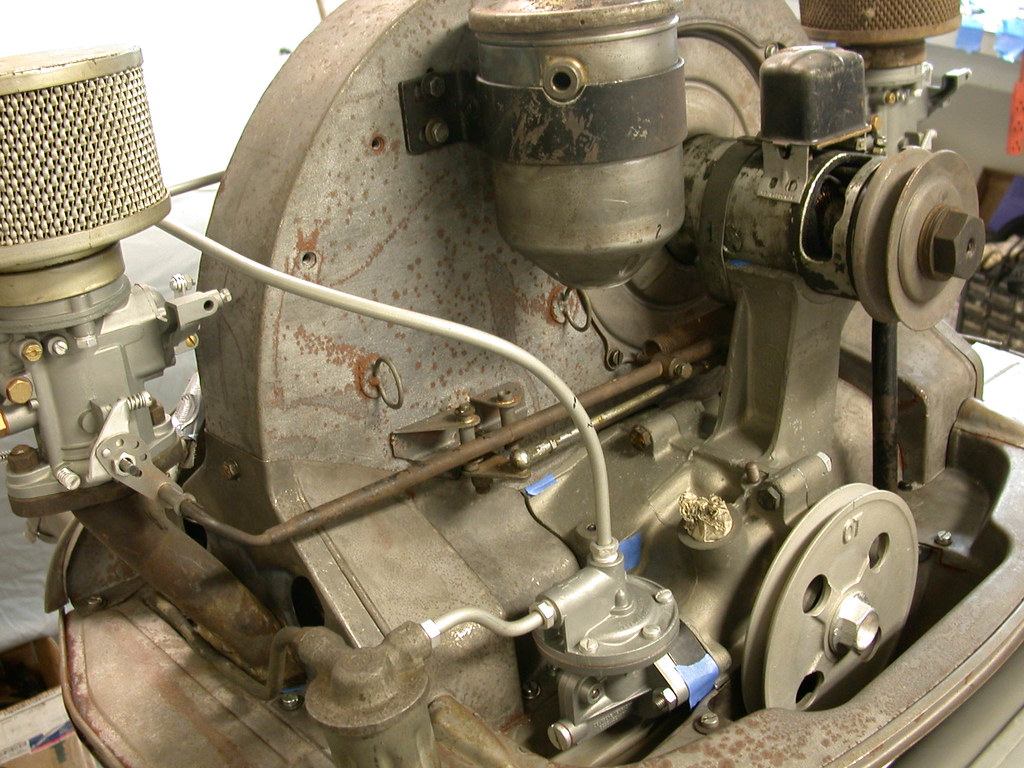

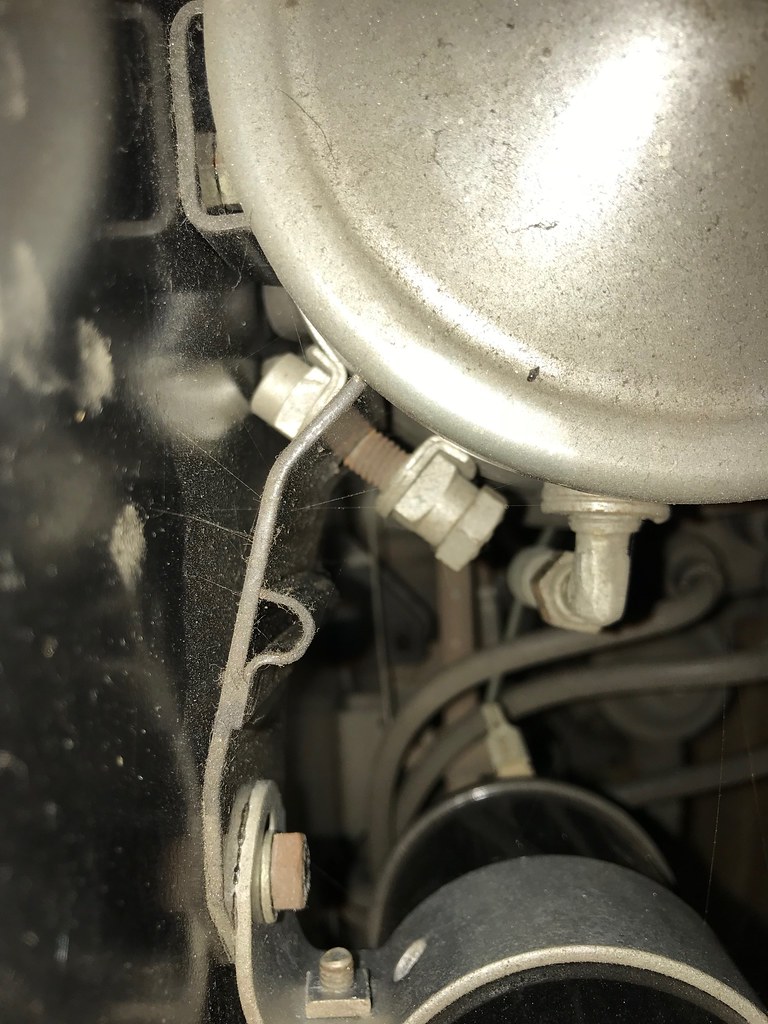

Opvallend is dat de steun bij een 356 Pre A een inkeping heeft waar de olieleiding nippel netjes invalt.
[AFG_gallery id=’1044′]

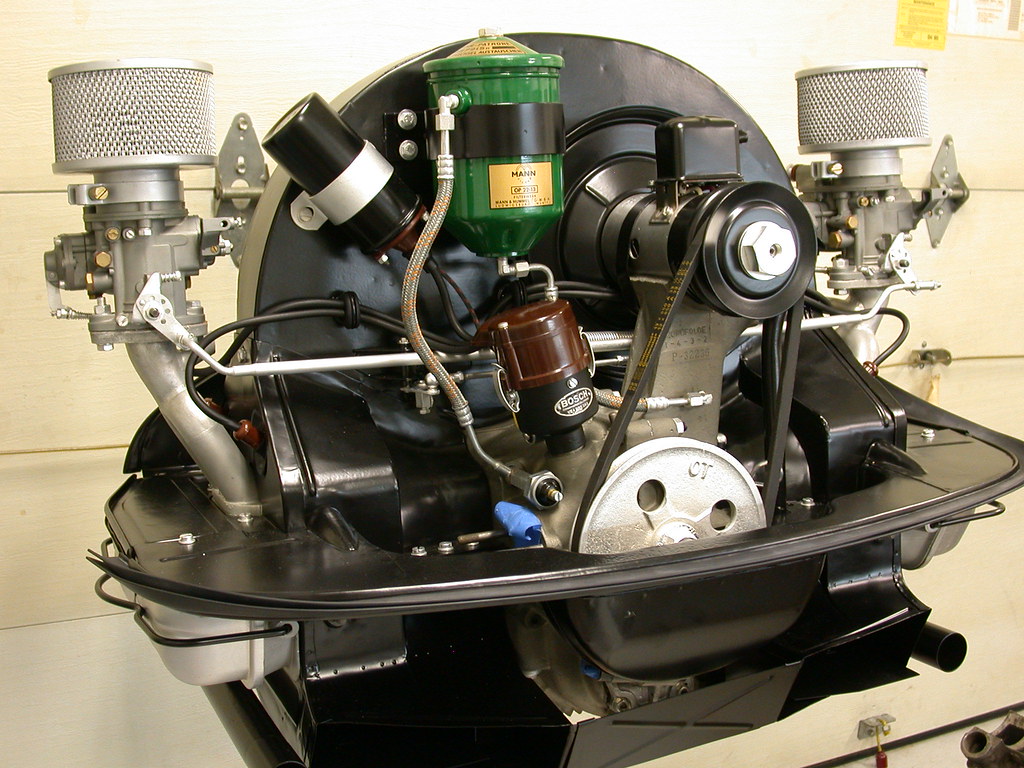

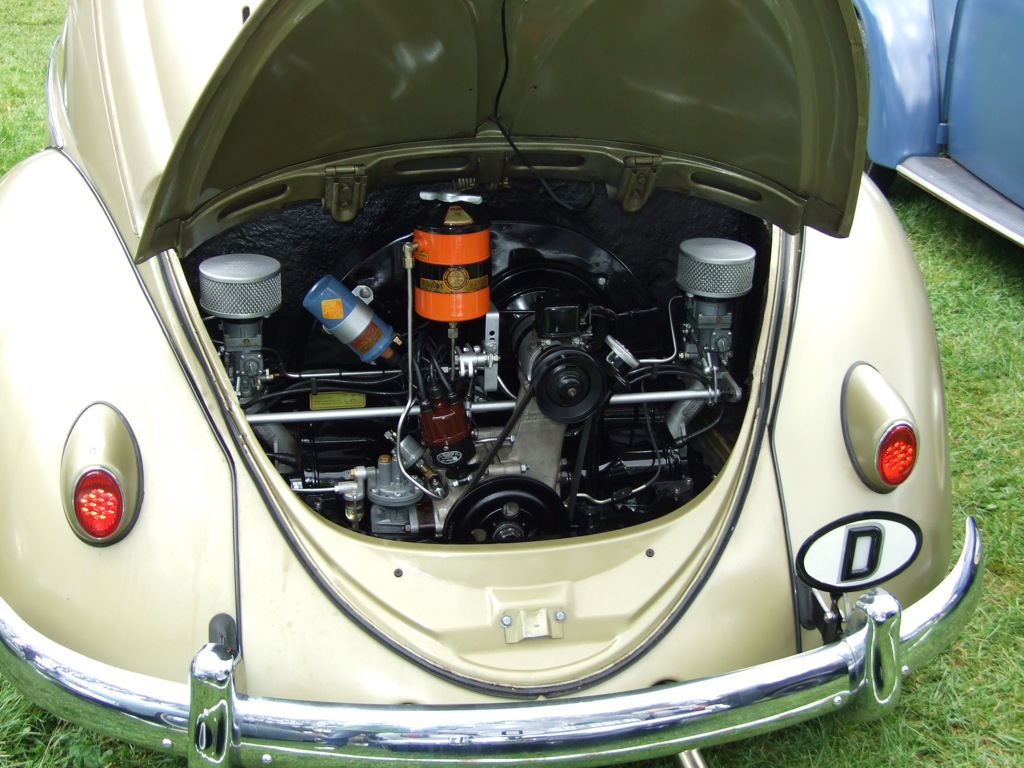

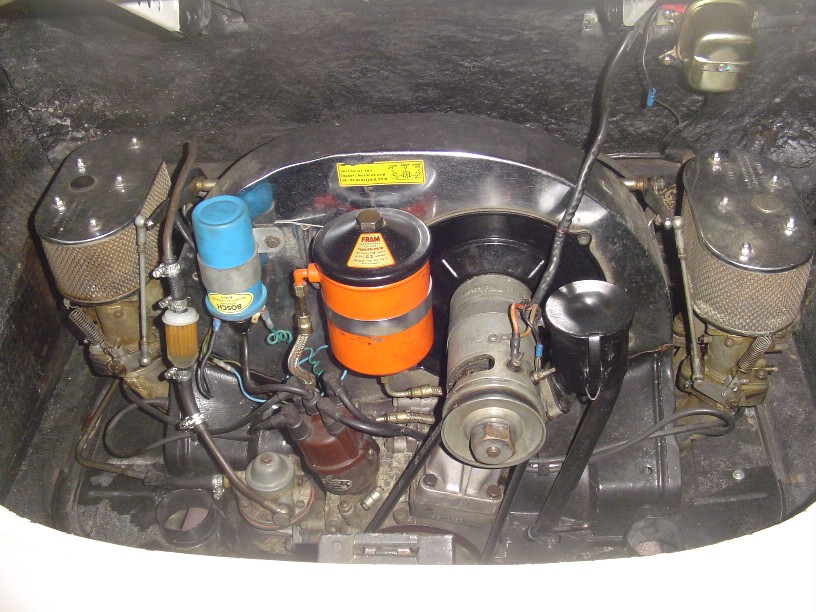

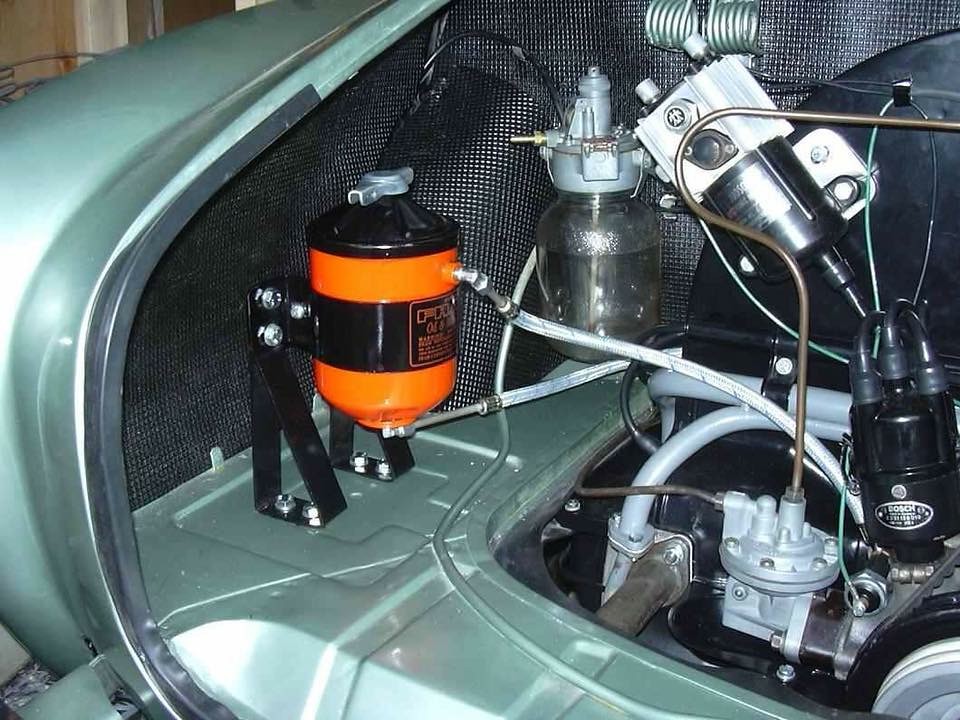

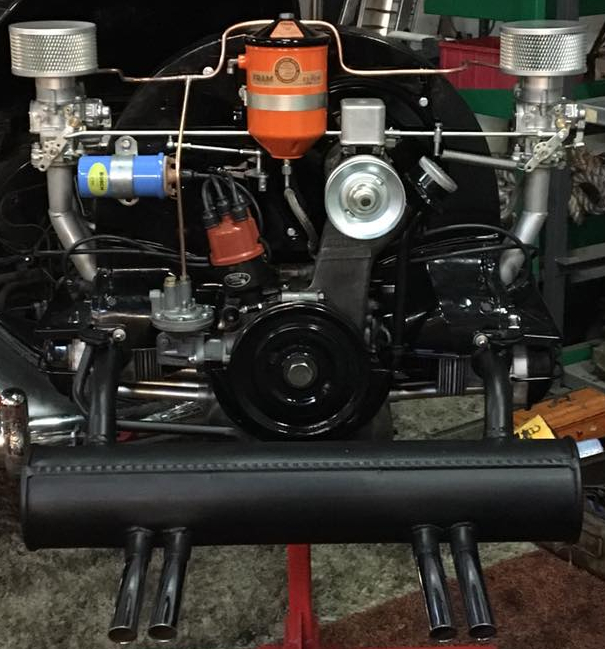

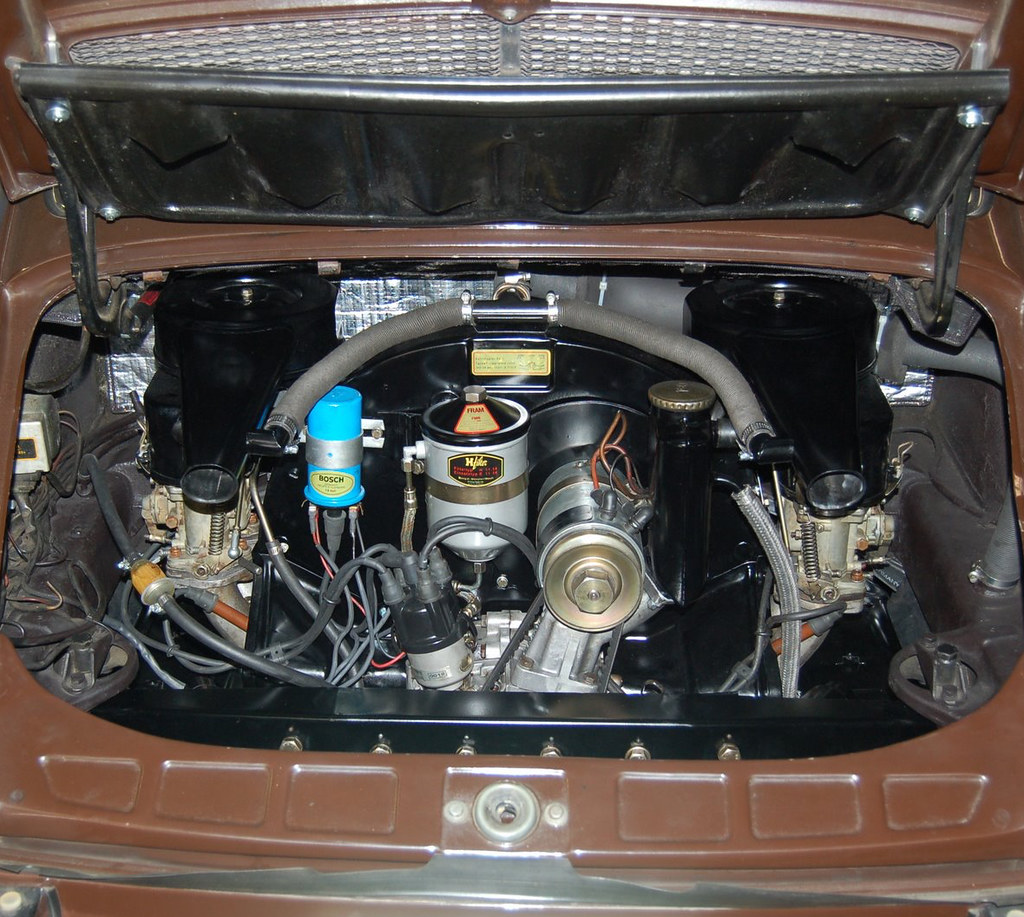

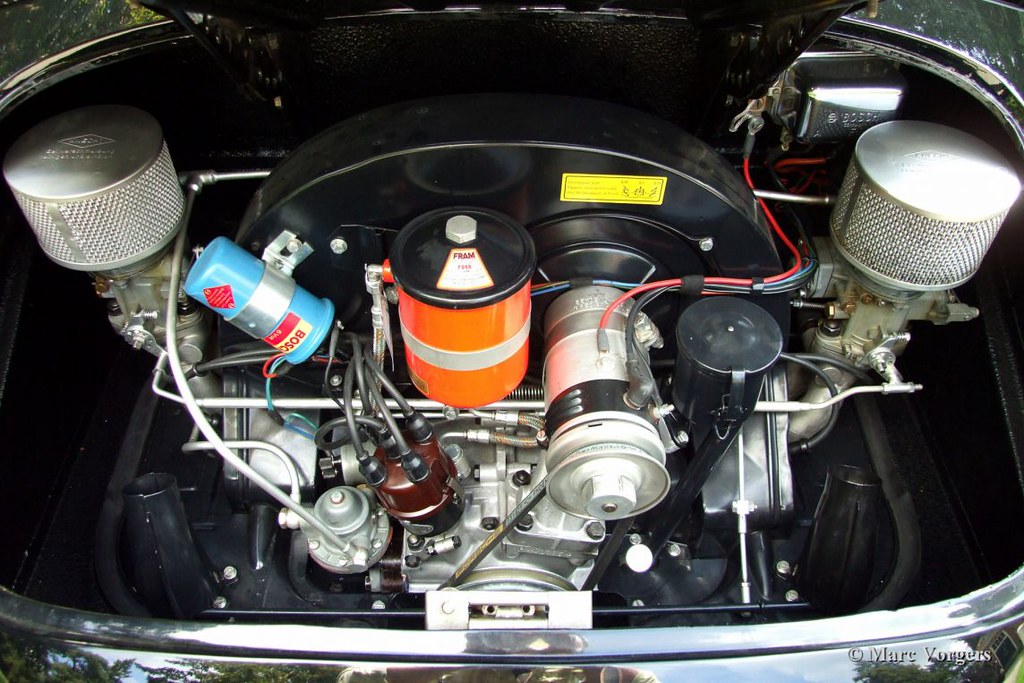

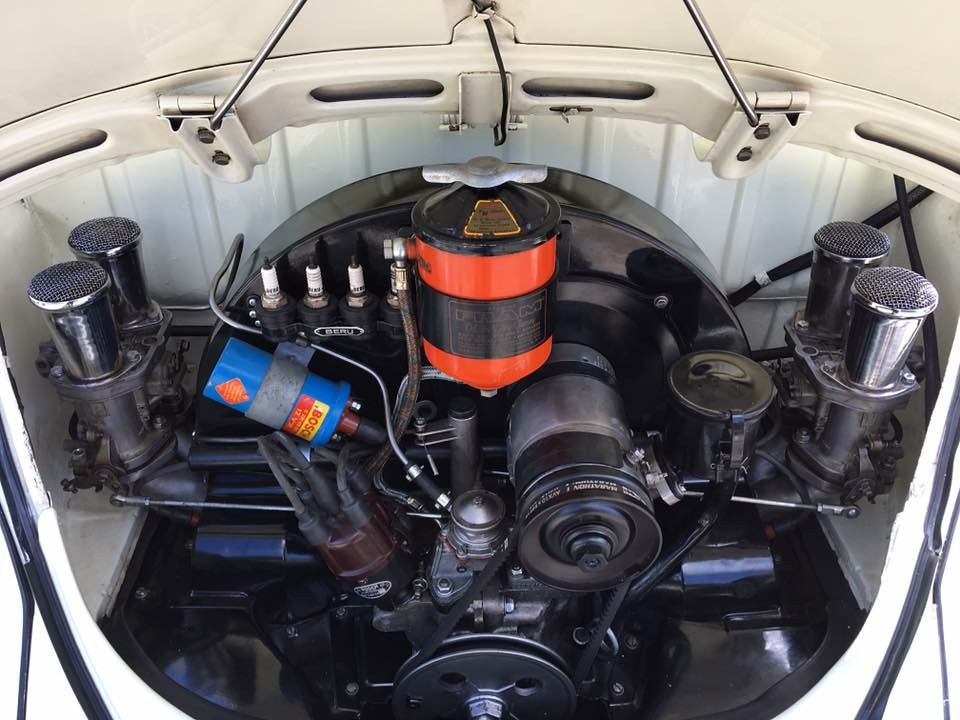

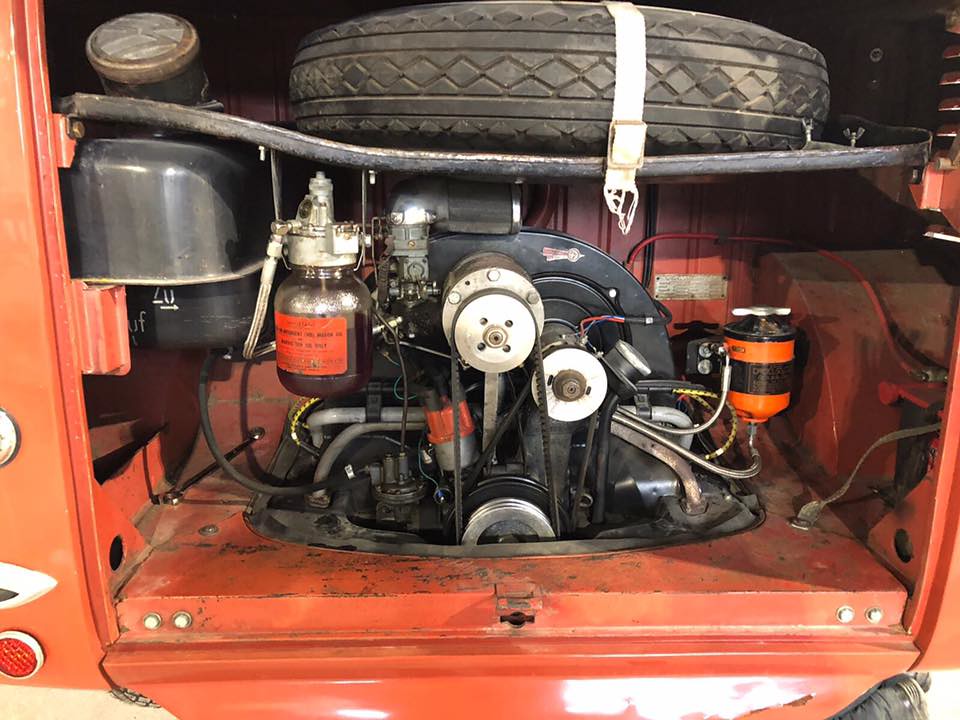

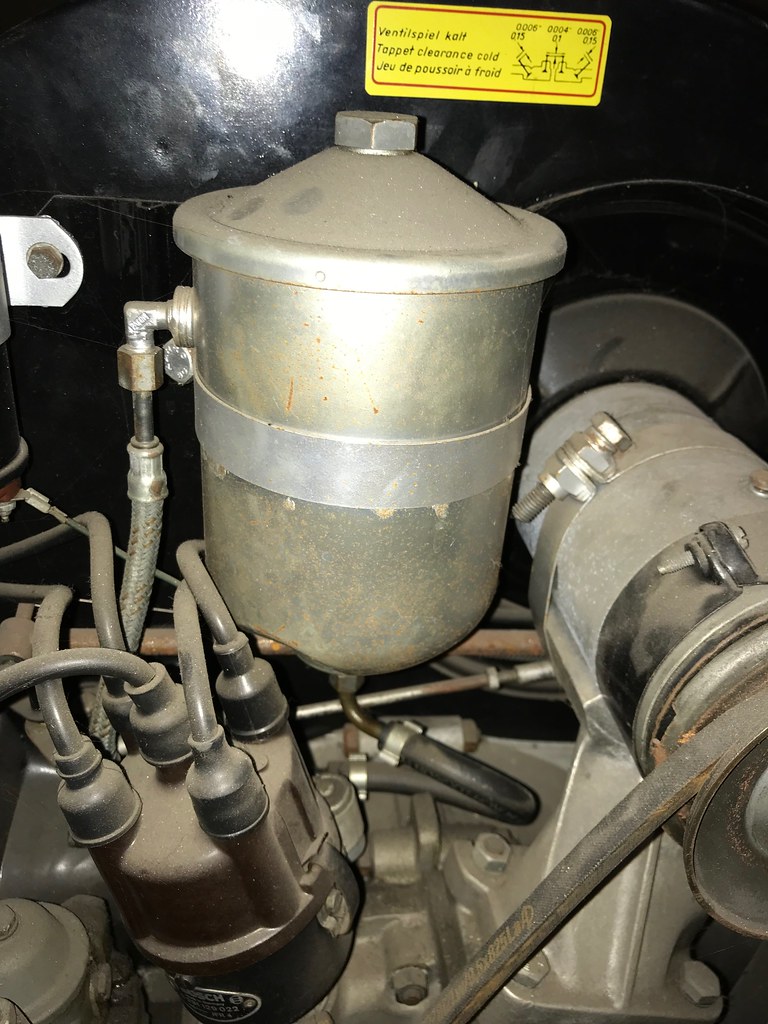

Voorbeelden van Fram oliefilterhuizen in motorruimtes.
[AFG_gallery id=’566′]

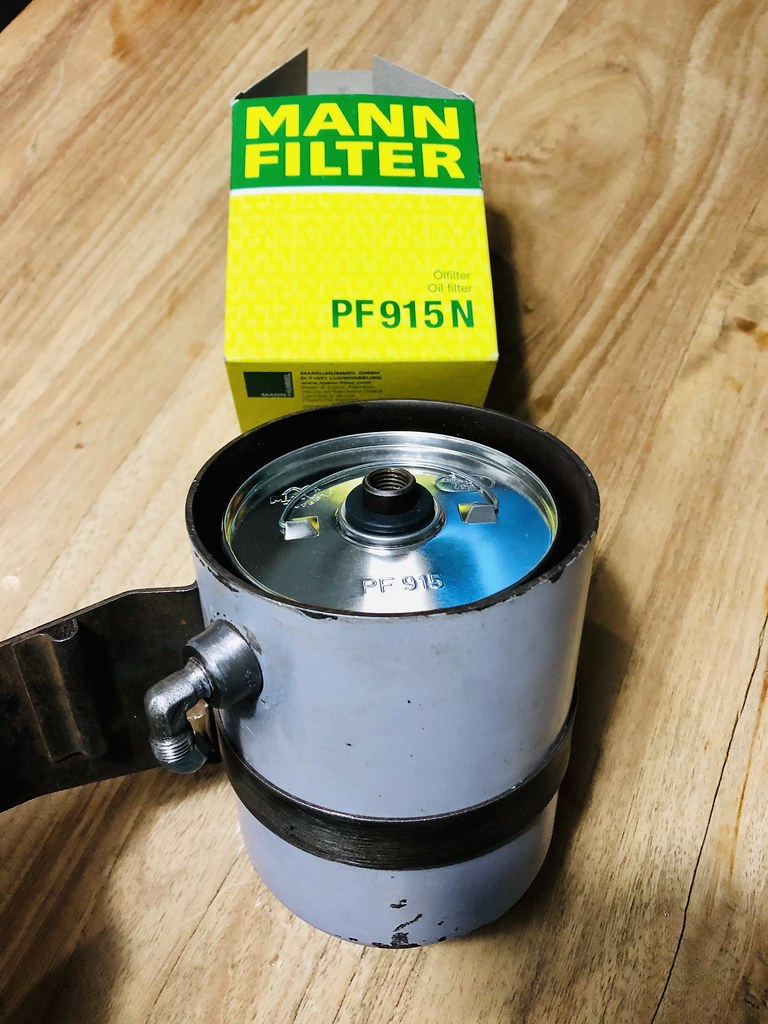

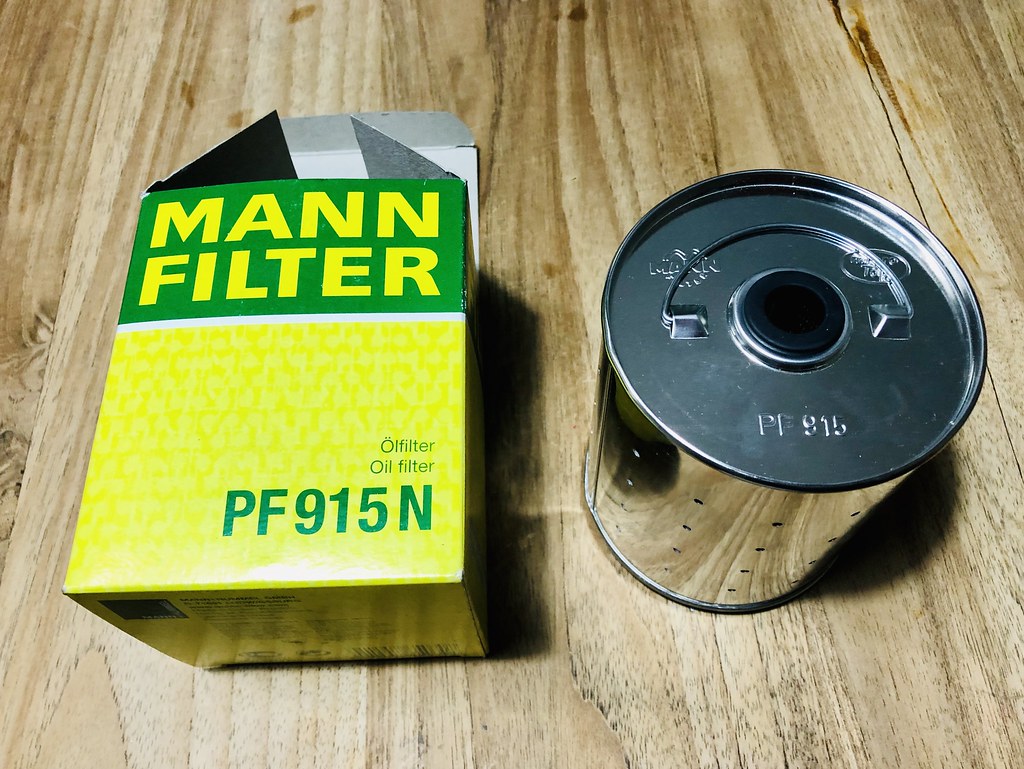

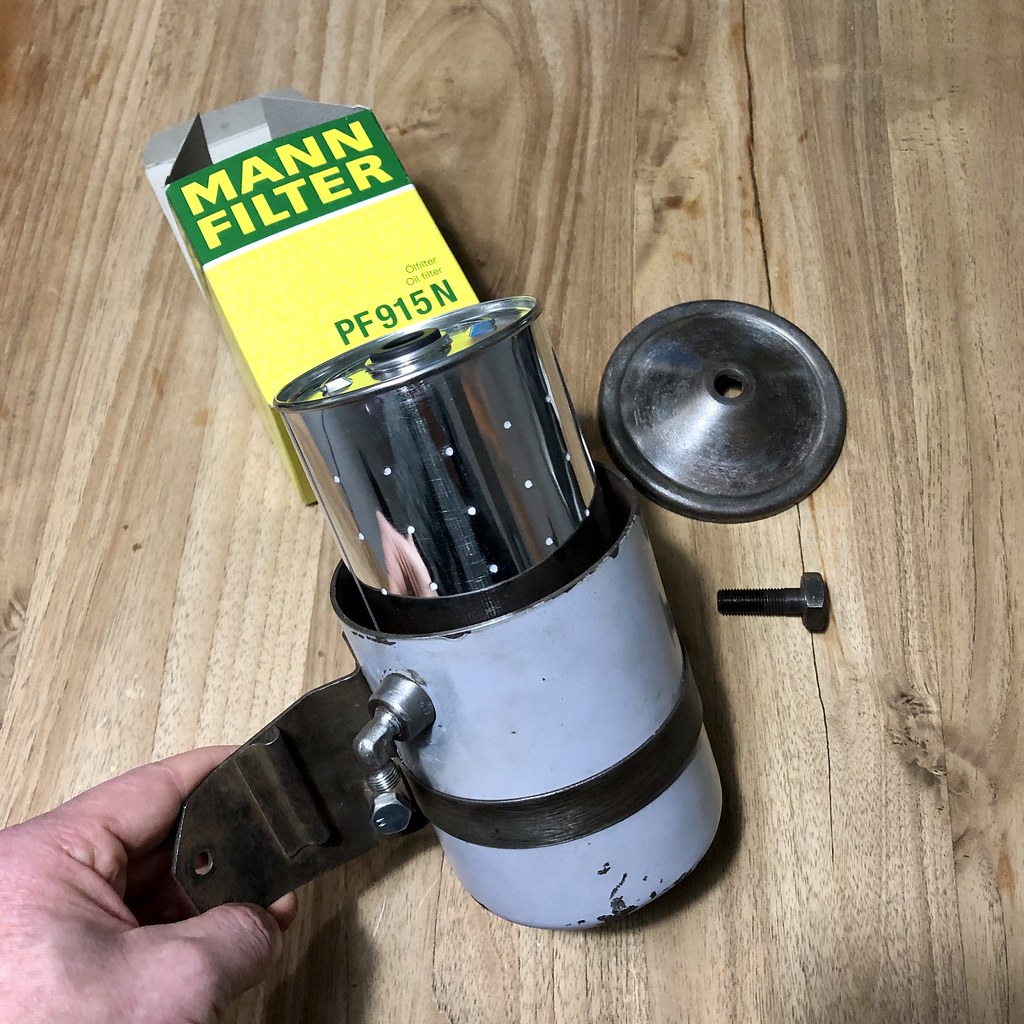

De Fram F3P maakt gebruik van een inzet filter.
Het nummer van dit MANN filter welke nog steeds vrij gemakkelijk te verkrijgen is is PF915N.
Mahle levert dit filter en het onderdeel nummer daarvan is OX79D.
Magneti Marelli levert dit filter en het onderdeel nummer daarvan is 154070208520.
Originele Porsche nummer is “546 078 27”
Eancode: 4011558650308
[AFG_gallery id=’1047′]

De kleurcode van het Fram oranje:
